双次汽化加湿器

双次汽化加湿器是将压力喷雾式与湿膜汽化式加湿技术有效的组合为一体，从而大大提高了水的利用率和加湿效率。其工作原理是将供水水源由加湿器主机增压或由加湿管直接输入到雾化喷头，经特制的陶瓷喷头雾化喷射到湿膜上，小水雾颗粒直接与空气融合后，送入加湿空间，大点的水雾颗粒经湿膜进行二次汽化后，送入加湿空间，达到加湿的效果。

二、特点

双次汽化加湿器属于等焓加湿，自来水、净化水或同类水均可；这种加湿方式比普通的高压喷雾加湿器或直排水加湿器的加湿效率更高，耗水更少，具有加湿高效、吸收速度快、节能、安全、可靠等优点，尤其适合小风量空调的加湿

当用于冬季加湿时，如果供水温度低，为了提高加湿效率，建议在供水管道上选配管式升温器或板式换热器，将水加热后再进行加湿。

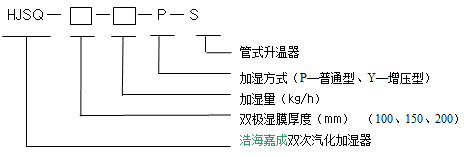

三、加湿器型号

四、管式升温器

管式升温器主要用于提高冬季加湿器用水水温，从而提高整个加湿系统的加湿效率。该产品主要特点是：传热系数高，升温快（过水温度几乎稳定在50℃左右）、流动阻力小、耐压（水压＜1.0 MPa）。

五、技术参数

型号	普通型	普通型+管式升温期	增压型	增压型+管式升温期
电源（V）	AC220V 50Hz
功率（W）	15		380
供水压力(MPa)	0.3∼0.8		0.1∼0.5
最小工作压力(MPa)	0.3		0.5
供水管径	DN15
加湿效率（η）	50%	65%	65%	80%
安全系数（μ）	0.9	0.65	0.75	0.5

注：如果供水压力比较高，不用增压泵也能接近或达到喷头的雾化效果时，考虑到不必要浪费投入成本，可选择普通型双次汽化加湿器。

六、空调内安装的选型与计算

1、有效加湿量（E）计算：

E = 1.2 x Q x μx (X2 – X1 ) x 1.2 (有效加湿量计算见加湿量计算表)

2、喷头数量（N）计算:

N = E ÷ 5 x μ （喷头数量 = 加湿量E ÷ 每个喷头的加湿量5 x安全系数μ）

3、选择湿膜材料厚度：

一般情况均选用100mm厚的湿膜，如果风速高或迎风面积大，100厚湿膜无法挡住喷雾中较大的颗粒时，建议选用150mm或200mm厚的湿膜，但厚的湿膜对风机压力有较高的要求。

七、风管式安装的选型与计算

1、加湿量与喷头数量的计算同上

2、湿膜厚度的选择：

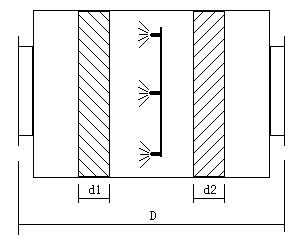

风管双次汽化加湿器安装时有方向要求，送风方向的湿膜厚度d1一般选择100mm，出风方向湿膜厚度d2参考如下选择：

临界风速＜8m/s时湿膜厚度d2选择100mm

8m/s＜临界风速＜12m/s临界风速时湿膜厚度d2选择150mm

临界风速＞12m/s时湿膜厚度d2选择200mm

3、风管厚度（长度）选择：

风管厚度（D）= (d1+d2)Х(2+1+0.5)

风管宽度和高度的选择请参考风管湿膜加湿器技术参数表选择
