循环水湿膜加湿器

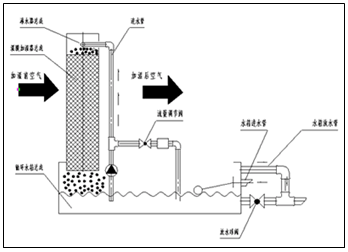

工作原理：洁净的自来水经过进水电磁阀进入循环水箱，通过进水开关器控制水箱内的水位高低；当加湿器工作时，循环水泵将水从循环水箱中抽出，输送到加湿器顶部的淋水器，淋水器确保水均匀的分配到湿膜材料上，水从湿膜材料顶部向下渗透，同时被湿膜材料吸收，形成均匀的水膜；当干燥的空气通过湿膜材料时，一部分水与空气接触，汽化、蒸发，使空气湿润；另一部分没有蒸发的水从加湿器底部流回循环水箱内；循环水箱内的水通过循环水泵反复循环使用。当循环水箱中的水位降低时，进水开关开启，给水箱补水，确保水箱内的水保持在设定的高度范围内；当循环水箱内的水位低于下限设定位置时，低水位开关工作，确保循环水泵在缺水的情况下停止运行。

循环水箱安装有手动排水阀，为循环水加湿器定期清洗和维护时使用。

二、加湿器的结构

循环水湿膜加湿器的组成部件主要有：湿膜加湿器主机、循环水箱、循环水泵、加湿器控制箱、进水浮球阀、手动排水阀、溢水管及其他连接管路等。

循环水箱和湿膜加湿器外框均由不锈钢材料制成。

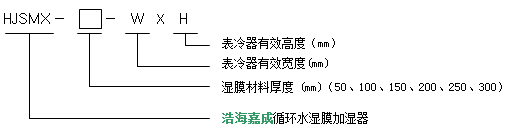

三、湿膜加湿器型号

四、湿膜加湿器技术参数

加湿器型号	YSM-50	YSM-100	YSM-150	YSM-200	YSM-250	YSM-300
湿膜厚度(mm)	50	100	150	200	250	300
饱和效率(%)	30∼36	55∼60	65∼70	75∼80	85∼90	90以上
风阻(Pa)	20	35	50	75	85	93
1m2标准加湿量(Kg/h)	23	44	56	64	68	72
测试条件	进风空气干球温度40

五、加湿器选型

1、湿膜加湿器的选型与计算：与直排水湿膜加湿器计算方式相同。

a、有效加湿量E = 1.2 x Q x μx (X2 – X1 ) x 1.2

b、有效加湿截面积S=Q（m3/h）÷3600÷2.5m/s。

C、每平米加湿量计C=E÷S

d、选择湿膜厚度：根据计算出的每平米加湿量查表，看多厚的湿膜每平米标准加湿量能满足，从而确定湿膜厚度。

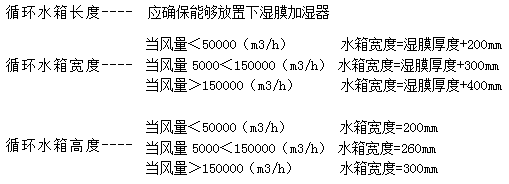

2、循环水箱的选择：

六、安装注意事项

1、安装循环水湿膜加湿器要安装在空调表冷器后部的预留空段（加湿段）内；

2、加湿段内要有能够放置循环水箱的位置，并有足够的检修维护空间；

3、湿膜加湿器多余的水能够完全流入循环水箱；

3、湿膜加湿器应垂直安装，倾斜角度≤5°

4、现场需提供DN15供水管路和AC220v/50Hz的电源三芯插座，水源与电源均需引至距加湿器控制箱有效连接距离0.5米范围之内。
