直排水湿膜加湿器
一、概述

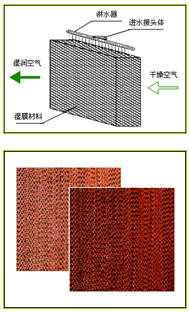

直排水湿膜加湿器的核心加湿部件是湿膜材料和淋水器，湿膜材料（又称“赛代克”），是以植物纤维为基材，经过特殊成分的树脂处理烧结形成波纹板状交叉重叠的高分子复合材料；淋水器是让水能够均匀淋洒在湿膜材料顶部，水在重力作用下，沿湿膜材料向下渗透，水被湿膜材料吸收，形成均匀的水膜；当干燥的空气通过湿膜材料时，水分子充分吸收空气中的热量而汽化、蒸发，使空气的湿度增加，形成湿润的空气.这一加湿过程空气的温度下降，但空气的焓值保持不变.
目前主要的湿膜材料有：有机湿膜、无机湿膜、铝合金湿膜和不锈钢湿膜。
二、湿膜材料的特点
1．饱和效率高，不会产生过饱和、结露现象；
2．等焓加湿，不会产生“白粉”现象；
3．对加湿吸收距离要求短，节约空调机组的体积；
4．无毒、耐腐蚀、耐酸碱、耐霉菌、阻燃、寿命长；
5．降低噪声，维护、保养方便，运行费用低；
6、具有极强的吸水性和很好的自我清洗能力；、
7、提供水分与空气间最大的接触表面积.
8、有良好的降温效果和对空气二次过滤净化的效果
三、湿膜加湿器使用条件
1．环境温湿度：湿膜加湿器主机 5∼100℃ 电控箱5∼50℃ 90%RH以下.
2．临界风速：小于4m/s.
3．供水水质：自来水或同类型水.
4．供水温度：5∼40℃.
5．供水压力：0.15∼0.75MPa.
6．电 源：220V/50HZ.
7．功 率: 18W.
四、加湿器的构成

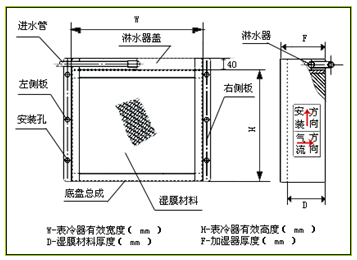

湿膜外框采用不锈钢材质制作而成，周围有安装孔，便于在表冷器法兰盘上固定。（结构见右图）

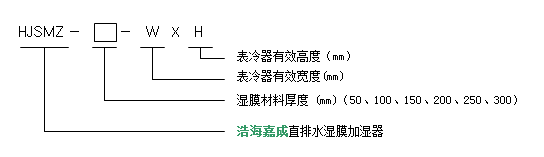

五、湿膜加湿器型号
六、湿膜加湿器技术参数
|
加湿器型号
|
YSM-50
|
YSM-100
|
YSM-150
|
YSM-200
|
YSM-250
|
YSM-300
|
|
湿膜厚度(mm)
|
50
|
100
|
150
|
200
|
250
|
300
|
|
饱和效率(%)
|
30~36
|
55~60
|
65~70
|
75~80
|
85~90
|
90以上
|
|
风 阻(Pa)
|
20
|
35
|
50
|
75
|
85
|
93
|
|
1m2标准加湿量(Kg/h)
|
23
|
44
|
56
|
64
|
68
|
72
|
|
测试条件
|
进风空气干球温度40
|
|||||
七、加湿器选型
1、有效加湿量（E）计算：
E = 1.2 x Q x μx (X2 – X1 ) /1000 x 1.2 (有效加湿量计算见加湿量计算表)。
2、有效加湿截面积（S）计算：S = Q ÷ 2.5
有效加湿截面积S=总风量Q（m3/h）÷（60x60）÷ 标准风速2.5m/s。
有效加湿截面积也可以根据空调表冷器面积直接确定。
3、每平米加湿量计算（C）： C=E÷S
每平米加湿量C=有效加湿量E÷有效加湿截面积S。
4、选择湿膜厚度：根据计算出的每平米加湿量查表，看多厚的湿膜每平米标准加湿量能满足，从而确定湿膜厚度。
八、安装注意事项
1、安装直排水湿膜加湿器要安装在空调表冷器后部的预留空段（加湿段）内；
2、加湿段内要装有接水盘，使加湿器多余的水能够完全流入接水盘，接水盘宽度要预留能够接住加湿器因风速带出的飘落水滴；
3、直排水湿膜加湿器应垂直安装，倾斜角度≤5°
4、现场需提供DN15供水管路和AC220v/50Hz的电源三芯插座，水源与电源均需引至距加湿器控制箱有效连接距离0.5米范围之内。
