高压微雾加湿器

一、概述

高压微雾加湿器是我公司根据市场和环境需求，特别研制、开发的一款等焓加湿方式的节能型无任何排放污染的新型加湿器产品。

该产品主要特点是：

1、节能—平均雾化一升水只需消耗6W功率；

2、环保—高压微雾喷出的水雾能够起到对使空气中的悬浮颗粒起到沉降作用；

3、雾细—喷头将水在5∼7 MPa的工作压力下将水雾化成直径＜10μm细微水颗粒，使其被空气很容易吸收；

4、高效—加湿效率极高，可达到90%以上

5、卫生—加湿用水采用密封非循环使用，直接被空气吸收，不会导致细菌繁殖。

6、湿度节范围大—加湿量从几公斤∼1200kg/h内可以自由选择；

7、缺水保护与卸压—加湿器自带缺水保护功能，缺水保护可防止柱塞泵拉缸；，自动卸压防止停机后，喷头滴水现象；

二、工作原理

将自来水经过精细过滤后，在经高压柱塞泵增压到5∼7MPa，通过特殊高压管路传送到精密喷头(嘴)，经喷头（嘴）雾化后以平均直径＜10μm的水雾高速喷射到加湿场所，空调加湿段内，细小的水雾很快与空气融合，从液态变成气态，实现加湿的整个过程。

三、使用条件

1、环境温湿度：主机温度5～60℃，相对湿度≤80％

2、使用水质：自来水、净化水、软化水或同类水质（最好使用净化水）

3、供电条件：主机电源380V 50Hz,控制电源220V 50Hz；电源由使用方的专业人士负责安装连接；

4、供水条件：水温4～60℃；水压0.1Mpa～0.8 MPa；水源与加湿器主机进水接口有效距离≤600mm

6、如在空调箱内安装加湿器时，空调箱内必须要装有接水盘和挡水板

7、送风风速：0.5m/s～3.5m/s

8、加湿段长度不小于1000mm

四、结构特点

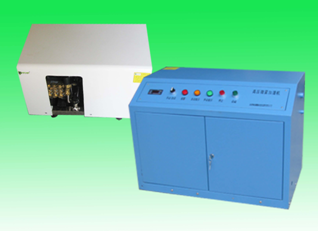

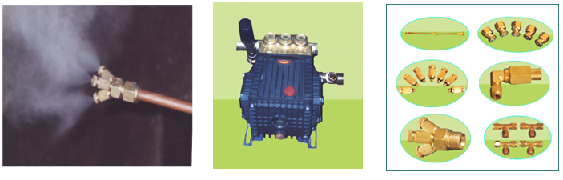

1、主机泵：采用进口工业陶瓷柱塞泵，能连续工作，产生5∼7 MPa 高压水，并有多种保护功能，性能稳定，可靠耐用。

2、喷头：核心部分采用陶瓷/不锈钢材料制造，外壳采用铜/铜镀镍材质，自带限压启动阀，压力损小，内旋式自动清洁，耐磨损，防堵塞，不滴水。

3、管路：采用不锈钢高压钢管或高压紫铜管，耐压、美观、可靠。

4、过滤系统：配有5μm PO超强过滤器，有效解决水质问题，确保喷头不被堵塞。

5、采用智能化控制：具有恒压供水、缺水保护、湿度自动控制、电机保护、自动回水、自动卸压等多项自动控制系统。

6、可以实现一路、多路控制或一台泵站为多台空调进行加湿。

7、安装简单，操作方便，维护工作量少。

8、控制单元留有标准通讯接口，可选择开/关控制模式，也可接受0～10V/4～20mA无级调节或分级分路调节，从而满足用户多种多样的要求可实现和楼宇自控系统对接，实现计算机集中控制。

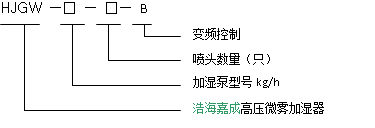

五、加湿器型号

六、高压微雾加湿器技术参数

表1、主机参数表

型号		HJGW-4	HJGW-8	HJGW-12	HJGW-15	HJGW-18	HJGW-25
最大流量	L/min	4	8	12	15	18	25
最大喷雾量	kg/h	192	384	576	720	864	1200
正常工作压力	MPa	5
最大加湿量	kg/h	170	345	520	650	780	1100
电压	V	3 Х 380V 50Hz
功率	KW	1.1	1.5	2.2	2.2	3.5	3.5
供水压力	MPa	0.1∼0.6
1号喷头数量	只	80	164	247	310	370	524
2号喷头数量	只	38	78	118	148	178	250

表2、喷头加湿量参数表

喷头型号	孔径	工作压力
喷头型号	孔径	3 MPa	4 MPa	5 MPa	6 MPa	7 MPa
1号喷头	0.15mm	1.5 kg/h	1.8 kg/h	2.1 kg/h	2.4 kg/h	2.7 kg/h
2号喷头	0.2mm	3.42 kg/h	3.9 kg/h	4.38 kg/h	4.86 kg/h	5.34 kg/h
3号喷头	0.3mm	6.66 kg/h	7.62 kg/h	8.58 kg/h	9.54 kg/h	10.5 kg/h

七、多路控制使用方法

高压微雾加湿器可根据用户要求使用一台高压泵站（主机）对多台空调机组进行加湿控制，从而满足不同（个性化）需求。

一台高压微雾泵站（主机）可同时供10台以内的空调机组加湿（注：当然，其总加湿量应小于主机供水量的80％），通过对每台空调机组配置分路控制单元，用户可以根据各台空调机组加湿（湿度）是否已经满足要求，通过分路控制高压电磁阀的通断，来自由决定每个单元的空调机组加湿喷嘴工作与否，而不去留意别的空调机组是否需要！

说明：当空调机组内使用高压微雾加湿器时，一定需要安装高压微雾加湿器专用的湿膜挡水板，一方面可以再次提高加湿效率，减少水资源的浪费，另一方面可以阻挡不被空气吸收的水粒子，避免由于加湿器的使用而造成空调机组飘水。
