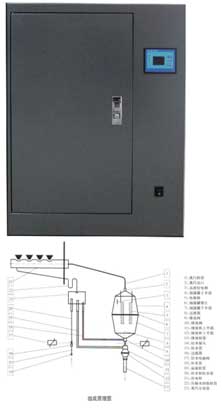

工作原理:我公司的电极加湿器是吸取国外先进技术的基础上自主设计、研发的一款控制精度高，性能稳定的等温加湿产品。其工作原理是通过通入电流的电极经过水中的导电离子导电，使水中的离子产生运动，由于运动中的离子相互摩擦而产生热量，使水温升高，温度越高，离子运动越活跃，从而使水沸腾汽化为洁净的蒸汽，蒸汽经外围辅助设备均匀分布到需要加湿的环境场所，从而达到加湿的效果。

工作流程：电极加湿器开机后，电脑控制器先打开进水阀，使水通过溢水盒进入到加湿桶的底部，然后逐渐上升并接触到电极，电极就会通过水构成电流回路，加热水并使之沸腾，水位和水温不断的上升，电极所流过的电流就越大，当电流超过设定值范围时，电脑控制器就会并关闭进水阀，在电流设定范围内做排水调整，直至电流控制在设定范围内；随着蒸汽的不断输出，加湿桶中水位和电流设定值也就会不断降低，电脑控制器将会再次打开进水阀，补充新水，如此往复，蒸汽就源源不断的产生。根据水质的软硬度不同，用户可根据情况自行设定自动清洗加湿桶的间隔时间，从而达到延长加湿罐寿命的目的，更换加湿桶时，按下手动排水按钮，等水排完，断电后才可更换。电极加湿器是利用控制电极棒与水位接触面积的方式来实现加湿。

二、使用条件

电极加湿器对使用条件要求比较高，主要有以下几点：

供水水质：洁净的自来水或软化水，水的电导率介于125~1250us/cm；

如果水的硬度比较大，需增加软水器；（注：纯净水、蒸馏水或去离子水不可使用）

环境温湿度：温度1~40℃；相对湿度＜85%RH；

供水压力及水温：水压0.05~0.3MPa（0.5~3Kg/cm2）；水温0~40℃.

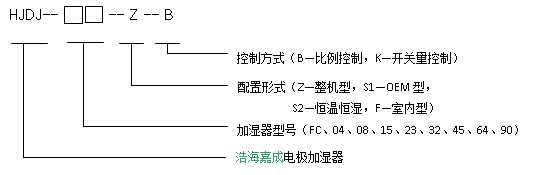

三、加湿器型号

注：HJDJ—FC型电极加湿器是一款吊顶式风管或风机盘管专用加湿器

四、技术参数

加湿器型号			FC	04	08	15	23	32	45	64	90
加湿量	Kg/h		3	4	8	15	23	32	45	64	90
加热电压	V 50Hz		220	380
控制电压	V 50Hz		220~240
控制形式			开关量控制（无源开关信号）/智能比例控制（模拟信号0~10V/4~20Ma）
相数			单相	三相
额定功率	Kw		2.25	3	6	11.25	17.25	24	33.75	2×24	2×33.75
加热电流	A		3.3	4.4	8.8	16.5	25.3	35.2	49.4	2×35.1	2×49.4
电极高温导线	mm2		2.5					4
外接电源电缆	mm2		2.5	4		8		10	16	25	35

加湿桶数量	只		1							2
蒸汽喷杆	22型			1根
	35型					1根			2根		4根
蒸汽喷嘴	只		1
蒸汽软管	ф22 mm		1根
	ф35 mm					1根			2根		4根
冷凝管	ф10mm			1根					2根		4根

主机外形尺寸（mm）	宽		360	410	410	470	470	540	540	920	920
	高		190	550	550	650	650	730	730	730	730
	厚		230	280	280	320	320	360	360	360	360
空载重量	kg			12	13	18	19	28	29	64	65
运行重量	kg			15	21	33	34	53	54	115	116

蒸汽喷杆型号		蒸汽喷杆（蒸汽分布管）长度
22 型		600 mm
35 型		600 mm

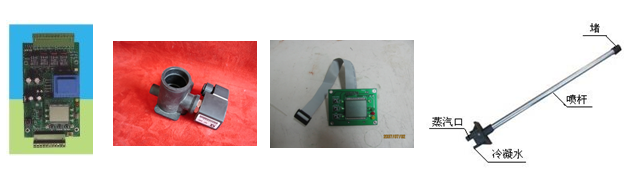

五、加湿器的标准配置

1、HJDJ—FC(微电极型)配置：

加湿器主机（加湿器吊顶托架、加湿桶、FC微处理器开关量控制板、进、排水电磁阀、电极插头及连接导线等）、蒸汽输送软管1米、蒸汽喷嘴、冷凝水软管1米、进水软管600mm及喉箍；

2、HJDJ—NN—Z(整机型)配置

加湿器主机（机箱、加湿桶、交流接触器、空开/接线端子、微处理器开关量控制板、液晶显示板、交流互感器、进、排水电磁阀、溢水盒、底托总成、电极插头及连接导线等）、蒸汽输送软管1米、蒸汽喷嘴/喷杆600 mm、冷凝水软管1米、进水软管600 mm及喉箍；

3、HJDJ—NN—S1(OEM型)配置

加湿桶总成（加湿桶、进水电磁阀、排水电磁阀、溢水盒、底托总成、电极插头等）、蒸汽输送软管1米、蒸汽喷嘴/喷杆600 mm、冷凝水软管1米、进水软管600 mm及喉箍；

4、HJDJ—NN—S2(恒温恒湿机专用型)配置

标配件：加湿桶总成（加湿桶托架、加湿桶、进、排水电磁阀、溢水盒、底托总成、电极插头等）；

5、HJDJ—NN—F(室内机)配置

加湿器主机（机箱、加湿桶、交流接触器、空开/接线端子、微处理器开关量控制板、液晶显示板、交流互感器、进水电磁阀、排水电磁阀、溢水盒、底托总成、电极插头及连接导线等）、蒸汽输送软管1米、蒸汽喷嘴、蒸汽送风风机、冷凝水软管1米、进水软管600 mm及喉箍；

6、选配件：

比例适配器、湿度控制器

六、加湿器安装

1、注意事项：

所有安装工作须由专业人员执行，客户有责任聘任相关的专业技术人员；

安装加湿器时，请使用随货的配件。注意各项安全距离的规定，以确保安全；

要留有足够的空间提供维修和保养的作业，而且加湿器要放在便于拆装的位置；

2、主机定位：

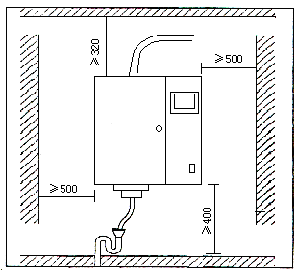

主机与蒸汽喷杆的距离越近越好，确保蒸汽量最大吸收；HJDJ—NN—Z/F整机型主机周围无障碍物的最小保证距离（主机前方≥700 mm；主机左、右方向≥500 mm；主机—地面≥400 mm；主机上方≥320 mm）；

3、主机安装：

加湿量为15kg/h以下（含15kg/h）的加湿器可以选择壁挂安装，15kg/h以上的加湿器建议做支架固定主机；

4、供、排水要求：

水源要求距加湿器进水阀有效距离＜600 mm；加湿器的进水管道上要求必须安装水过滤器，以避免水中的杂质堵塞进水阀；安装加湿器主机处要有敞开式地漏或排水管，排水管道的耐温应当在100℃以上，地漏或排水管径≥DN25，因为采用重力排水，排水管道的任何位置的高度不能超过加湿器的底部；

5、供电要求：

供电电压为380V /50Hz的三相五线电缆（FC型供电电压为220V 50Hz，加湿器必须严格区分零线、火线、）；供电线路上不能安装漏电保护器；

6、蒸汽输送软管及喷杆要求：

蒸汽软管应尽可能短，且中间绝对避免“死弯”。

为避免冷凝水滞留于蒸汽软管中，蒸汽软管尽可能保持较大的弧线。

蒸汽喷杆安装位置要确保蒸汽的最小吸收距离，最小吸收距离>300mm。

蒸汽喷杆安装的加湿位置内保证为负压，否则蒸汽无法自由蒸发。

当蒸汽喷管长度大于等于900mm时，顶端须加装固定螺丝M6。

蒸汽喷杆需要倾斜3%安装，以确保喷杆内的冷凝水排出。

七、应用领域

电极加湿器的使用领域比较广，主要用于对加湿洁净度要求高的领域使用，如：恒温恒湿空调机、净化空调、组合式空调箱、风机盘管、气调库、高压氧气仓、手术室、实验室、办公室、会议室、别墅、居室、计算机房、程控机房、博物馆、档案馆、制药厂、印刷厂、烟草工厂、纺织厂、电子产品生产车间等。
