电热加湿器_浩海嘉成

电热加湿器开机后，电脑控制器先打开进水阀，使水通过溢水盒进入到加湿器水箱内，水箱内的水位上升到工作范围内时，加湿器开始工作，电热管开始加热水箱中的水并使之沸腾而产生蒸汽。随着蒸汽的产生，水位会降低，当降低到工作水位以下时，进水阀将再次打开，如此往复，蒸汽量就源源不断的产生并恒定，从而达到加湿的效果。电热加湿器是利用可控硅控制电加热管电压的方式来实现加湿。

二、使用条件及功能特点

使用条件：

1、供水水质：最好选用软化水、蒸馏水、反渗透水或去离子水等

2、环境温湿度：温度1~ 40℃；相对湿度＜85%RH；

3、供水压力及水温：水压0.05~0.8MPa（0.5~ 8Kg/cm2）；水温0~ 40℃.

4、蒸汽输出压力：1000Pa

功能特点：

1、微电脑控制器全自动控制加湿器的运行过程；

2、电子管数字式的显示和设定，更直观、醒目，便于操作；

3、手动排水、自动清洗和长时间停机清空水箱功能，使设备运行稳定、高效、安全，维护更方便；

4、智能的安全保护功能提供多种告警信息，便于及时发现故障，并及时维修解决；

5、可控硅功率调节模块调节，使湿度脉冲范围更窄、更平稳，若控制信号是比例信号时，加湿控制精度最高可达到±1%RH；

6、加湿器自带预热和保温功能，初次开机预热功能可以使水温迅速提高到85℃；加湿器运行过程中，自带停机保温功能，使水稳定在75℃ ~85℃的范围内，以便加湿器下次运行时，蒸汽产生慢的现象；

7、双级过热保护功能确保了电热管防干烧现象；

8、RS485通讯接口可实现对加湿器的远程控制。

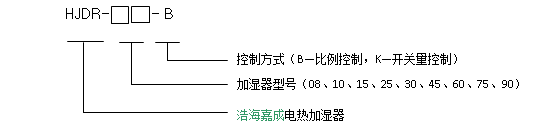

三、加湿器型号

四、技术参数

加湿器型号			08		10	15		25	30		45	60		75		90
加湿量	Kg/h		8		10	15		25	30		45	60		75		90
加热电压			380 V 50Hz
控制电压	V 50Hz		220~240
控制形式			开关量控制（无源开关信号）/智能比例控制（模拟信号0~10V/4~20Ma）
相数			三相五线
最大功率	Kw		6		7.5	11.25		18.75	22.5		33.75	45		56.25		67.5
加热电流	A		8.8		11	16.5		27.5	33		49.5	66		82.5		99
电热管功率	Kw/只		3.75
电热管数量	只		3					6			12			18
交流继电器	只		0					1			3			5
可控硅功率模块	只		1
蒸汽出口数量	35型		1								2			3
蒸汽输出口径	mm		35
蒸汽喷杆数量	ф35 mm		1根								2根			3根
冷凝管	ф10mm		1根								2根			3根
主机外形尺寸（mm）	长		600								820
	宽		500								500
	高		800								800
空载重量	kg		44					52			63			75
运行重量	kg		66					74			103			115

蒸汽喷杆型号		蒸汽喷杆（蒸汽分布管）长度
22 型		300 mm		450 mm			600 mm			850 mm
35 型		300 mm		450 mm			600 mm			900 mm			1200 mm		1500 mm

五、加湿器的标准配置

加湿器主机（微电脑控制系统、可控硅调节系统、给、排水系统、电热管加热箱）、蒸汽输送软管1米、蒸汽喷嘴、冷凝水软管1米、进水软管600mm及喉箍；

六、加湿器安装

1、注意事项：

所有安装工作须由专业人员执行，客户有责任聘任相关的专业技术人员；

安装加湿器时，请使用随货的配件。注意各项安全距离的规定，以确保安全；

要留有足够的空间提供维修和保养的作业，而且加湿器要放在便于拆装的位置；

2、主机定位：

主机与蒸汽喷杆的距离越近越好，确保蒸汽量最大吸收；加湿器主机周围无障碍物的最小保证距离（主机前方≥700 mm；主机左、右方向≥500 mm；主机—地面≥400 mm；主机上方≥320 mm）；

3、供、排水要求：

水源要求距加湿器进水阀有效距离＜600 mm；加湿器的进水管道上要求必须安装水过滤器，以避免水中的杂质堵塞进水阀；安装加湿器主机处要有敞开式地漏或排水管，排水管道的耐温应当在100℃以上，地漏或排水管径≥DN25，因为采用重力排水，排水管道的任何位置的高度不能超过加湿器的底部；

4、供电要求：

供电电压为380V /50Hz的三相五线电缆；电缆线径根据加湿器最大电流值来选择，供电线路上必须安装漏电保护器和断电装置（空开）；

5、蒸汽输送软管及喷杆要求：

蒸汽软管应尽可能短，且中间绝对避免“死弯”。

为避免冷凝水滞留于蒸汽软管中，蒸汽软管尽可能保持较大的弧线。

蒸汽喷杆安装位置要确保蒸汽的最小吸收距离，最小吸收距离>300mm。

蒸汽喷杆安装的加湿位置内保证为负压，否则蒸汽无法自由蒸发。

当蒸汽喷管长度大于等于900mm时，顶端须加装固定螺丝M6。

蒸汽喷杆需要倾斜3%安装，以确保喷杆内的冷凝水排出。

七、应用领域

电热加湿器主要用于对加湿洁净度要求高的领域使用，如：恒温恒湿空调机、净化空调、组合式空调箱、风机盘管、气调库、高压氧气仓、手术室、实验室、办公室、会议室、别墅、居室、计算机房、程控机房、博物馆、档案馆、制药厂、印刷厂、烟草工厂、纺织厂、电子产品生产车间等。
