干蒸汽加湿器_浩海嘉成

型号蒸汽压力(MPa)	HJQS HJQD-15型 HJQC			HJQS HJQD-20型 HJQC			HJQS HJQD-25型 HJQC			HJQS HJQD-32型 HJQC
型号蒸汽压力(MPa)	Φ2	Φ4	Φ6	Φ8	Φ9	Φ10	Φ10.5	Φ12	Φ14	Φ16	Φ18
0.02	1.5	4	9	22.5	27	34	40	55	75	145	187
0.1	2.3	9.4	21.3	49.5	62	75.5	78	102	141	194	246
0.2	3.6	14	35	68.5	106	131	142	160	216	311	397
0.3	4.5	18.3	40	97.5	152	187	205	217	296	448	569
0.4	6.1	24.5	58.5	124	196	227	250	275	375	590	760
注明：表中的加湿量是指调节阀完全开启时的加湿量，单位为kg/h

注明：表中的加湿量是指调节阀完全开启时的加湿量，单位为kg/h

表2、喷杆长度参数

表3、加湿器其他参数

说明：我公司可根据客户要求，选配索龙、江森、西门子、霍尼韦尔等公司的蒸汽电动调节阀和电动执行器。

五、加湿器的选型

选型步骤：

1、根据饱和蒸汽压力和设计或计算的加湿量(有效加湿量计算见加湿量计算表)，在性能参数表1（加湿量参数表）中选择对应列的型号和喷孔孔径；（表中的加湿量一定要接近并大于设计或计算的加湿量。）

2、根据空调机组或风道的宽度，在性能参数表2（喷杆长度参数表）中选择对应列的喷杆长度；（表中的喷杆长度应小于空调机组或风道的内宽度。）

3、根据空调机组的形式或安装要求确定干蒸汽加湿器的左右式；（左右式从加湿器选型中确定，干蒸汽加湿器安装蒸汽喷出的方向为逆向喷射，即与空调送风方向相反。）

4、根据控制加湿量要求，从性能参数表3中选择调节方式；

六、关于多喷杆加湿器的选择

对于空调箱或风道而言，干蒸汽加湿器所喷出的蒸汽必须均匀地喷射到空气中，以便于快速被吸收，防止蒸汽在流动中遇到阻碍物而产生冷凝现象。

在通常的空调箱或风道内安装单喷杆蒸汽加湿器均可以实现蒸汽的理想分配；但在大风道或大风量的空调机组内，可能需要加长排放蒸汽的分布区，以达到蒸汽快速均匀扩散，这就需要安装多个蒸汽喷杆。

一般情况下，空调箱或风道中安装干蒸汽加湿器遇到以下情况，建议采用多喷杆加湿方式；

1、风道内风速超过4米/s； 2、风道的空气温度低于18℃；

3、加湿器下游装有中/高效过滤器； 4、风道或加湿段截面高度大于1500ｍｍ；

5、加湿量需求比较大，单喷杆加湿器无法满足加湿要求

七、使用条件

1、加湿器主要安装在新风空调机组、组合空调机组、恒温恒湿机的加湿段位置，加湿段长度大于0.5m；

2、环境温湿度：环境温度介于0～＋80℃范围之内;相对湿度长期不大于85%RH,短期不大于90%RH.

3、饱和蒸汽必须是不含杂质、无毒、无味的洁净蒸汽,且进入加湿器入口的饱和蒸汽压力≤0.4MPａ.

4、进风风速为0.5m/s～3.5m/s；进风温度大于15℃

5、加湿器工作环境的海拔高度不超过2000米.

6、使用场所无严重的振动和冲击现象.

注：当环境温度低于5℃时，应对加湿器进行必要的防冻措施。

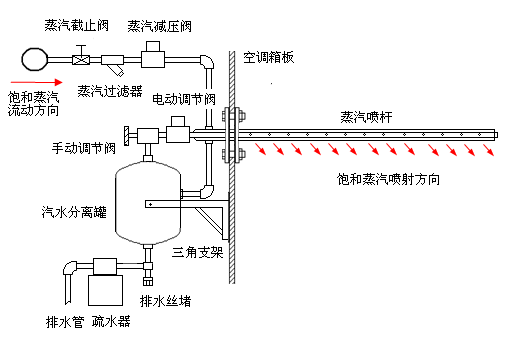

（干蒸汽加湿器安装及管路连接示意图）
